Aktuatorer

Hos Fagerberg finder du aktuatorer til ventiler i mange størrelser og principper – fra luftaktuatorer og elektriske aktuatorer til gear, positionere, magnetventiler og endestopkontakter. Vi hjælper dig med at vælge den løsning, der passer til ventiltype, styringsprincip og driftsforhold, uanset om du har brug for enkel on/off-betjening eller mere avanceret regulering.

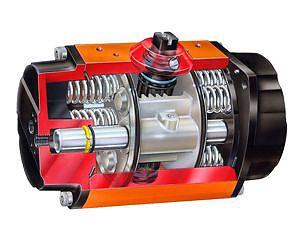

Pneumatiske / Hydrauliske

Pneumatiske / Hydrauliske Pneumatiske og hydrauliske aktuatorer bruges, når ventilen skal betjenes via luft eller hydraulik. De er relevante i mange industrielle anlæg, hvor der er behov for hurtig og driftssikker bevægelse, og fås i flere størrelser og udførelser afhængigt af moment, styring og miljøkrav.

Elektriske

Elektriske Elektriske aktuatorer anvendes til kvartdrejende, multiturn og lineære opgaver og kan bruges fra enkel on/off til mere komplekse reguleringsopgaver. De er ofte et godt valg, når der ønskes elektrisk styring, feedback og integration i anlæggets øvrige systemer.

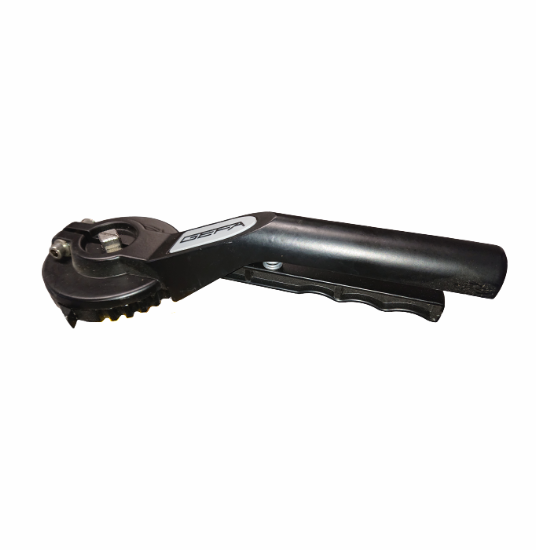

Manuelle / Håndtag

Manuelle / Håndtag Manuelle løsninger bruges, hvor enkel og direkte betjening er tilstrækkelig. De er relevante i anlæg, hvor der ikke er behov for automation, eller hvor ventilen kun betjenes lejlighedsvist. Fagerberg tilbyder et komplet program til manuel betjening af ventiler og mellemgear til store momenter.

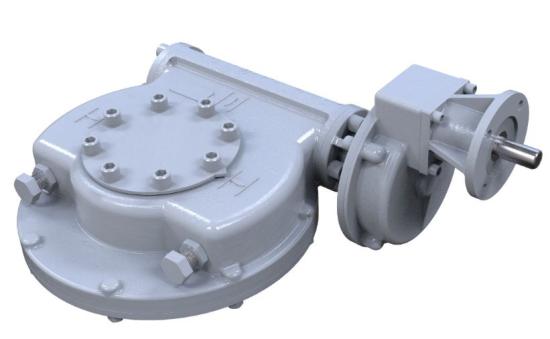

Gear

Gear Gear bruges, når ventilens moment kræver mere end et almindeligt håndtag, eller når betjeningen skal gøres mere kontrolleret. Det er særligt relevant ved større ventiler og i anlæg, hvor manuel eller motoriseret udveksling er nødvendig.

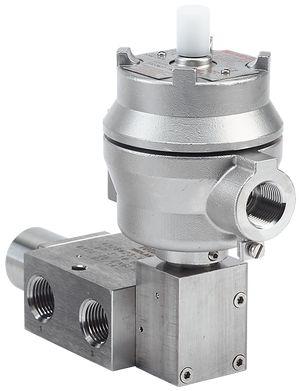

Magnetventiler

Magnetventiler Magnetventiler fungerer som pilot ventiler for pneumatiske og hydrauliske aktuatorer. Typisk i 3/2 eller 5/2 NAMUR-tilslutning, monostabil med spole til at aktivere ventilen. Fagerberg har derudover speciel serie til ATEX og SIL applikationer.
Klik her og se vores udvalg af magetventiler.

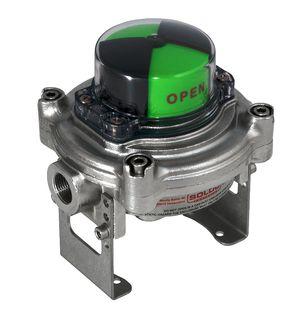

Meldeboks for endestopkontakter

Meldeboks for endestopkontakter En meldeboks kan sende signal til kontrolrummet om, at ventilen er i en yderposition. Meldeboksen monteres på aktuatoren, gearet eller ventilen. Der findes forskellige indkapslings- og kontakttyper: ATEX, SIL og kontakter af typen mekaniske, induktive eller magnetiske. Klik her og se vores udvalg.

Positionere

Positionere En positioner benyttes i anlæg, hvor ventilens aktuator er pneumatisk. Der kan vælges både enkelt og dobbeltvirkende. Styresignaler til og fra denne positioner inkluderer 4-20 mA(analog) Profibus, Profinet samt Fieldbus. Certificeringer som ATEX FM og CSA er tilgængelige.

Hvad er en aktuator?

En aktuator er den enhed, der får ventilen til at bevæge sig og udføre den ønskede funktion i anlægget. Det kan være at åbne, lukke eller regulere ventilen, afhængigt af hvordan systemet er opbygget, og hvilke krav der stilles til styring og drift.

Afhængigt af applikationen kan en aktuator være pneumatisk, elektrisk, hydraulisk eller manuel. Valget afhænger blandt andet af ventiltype, bevægelse, moment, tilgængelig forsyning og hvor præcist ventilen skal styres.

I nogle anlæg er en enkel on/off-funktion tilstrækkelig, mens andre kræver mere præcis regulering, positionsfeedback eller integration i det overordnede styresystem. Derfor handler valget af aktuator ikke kun om kraft og moment, men også om styring, sikkerhed, miljø, automation og de driftsforhold, løsningen skal fungere under.

Sådan vælger du den rigtige aktuator

Den rigtige aktuator afhænger af mere end bare ventilens størrelse. For at få en løsning, der fungerer stabilt i drift, er det vigtigt at vælge ud fra ventiltype, bevægelse, moment, forsyning og krav til styring.

Ventiltype og bevægelse

Det første, der bør afklares, er, om aktuatoren skal bruges til kvartdrejende, multiturn eller lineære opgaver. Elektriske aktuatorer bruges netop til alle tre typer bevægelser, fra enkel on/off til mere komplekse reguleringsopgaver.

Forsyning og styringsprincip

Nogle anlæg er bedst tjent med trykluft, andre med el, hydraulik eller manuel betjening. En luftaktuator kan være et godt valg, når der ønskes pneumatisk drift, mens elektriske aktuatorer ofte vælges, når der er behov for mere avanceret styring eller hvor trykluft ikke er tilgængelig. Den nuværende kategoritekst skelner også netop mellem pneumatik, elektricitet, manuelt og hydraulik.

Moment og driftsforhold

Aktuatoren skal passe til ventilens moment og til de forhold, den skal arbejde under. Rotork GT dækker eksempelvis et momentområde fra 2,4 til 15.300 Nm og er beregnet til trykluft, mens Rotork IQ3 er udviklet til vedligeholdelsesfri elektrisk drift med IP68-indkapsling og fuld belastning op til 70 °C.

On/off eller regulering

Nogle anlæg kræver kun åben/luk-funktion, mens andre kræver præcis regulering. Her bliver positionere og styresignaler vigtige. Den nuværende kategori for positionere beskriver bl.a. 4–20 mA, Profibus, Profinet og Fieldbus, og Flowserve PMV D3 beskrives som en digital, modulopbygget positioner med quick calibration og lavt luftforbrug.

Miljø, sikkerhed og godkendelser

I nogle applikationer er ATEX, SIL, kapslingsklasse eller korrosionsbestandighed afgørende. Rotork GT er angivet med ATEX og SIL3, og Kieselmanns pneumatiske roterende aktuatorer leveres i en lukket version i rustfrit stål.

Tilbehør og samlet løsning

En aktuator står sjældent alene. Gear, magnetventiler, endestopkontakter og positionere kan være afgørende for, at løsningen fungerer i praksis. Fagerbergs underkategorier dækker netop også gear, magnetventiler, meldebokse og positionere som en del af det samlede aktuatorområde.

Udvalgte aktuatorløsninger fra Fagerberg

Hos os finder du både selve aktuatoren og det tilbehør, der får løsningen til at fungere i praksis. Udvalget spænder fra pneumatiske og elektriske aktuatorer til positionere, gear og feedback-løsninger.

Pneumatiske aktuatorer

Til pneumatisk betjening findes blandt andet Rotork GT og Rotork GTS. Rotork GT er en pneumatisk stempelaktuator i enkelt- og dobbeltvirkende udgave med bredt momentområde samt godkendelser til ATEX og SIL3, mens Rotork GTS er et relevant valg, når der ønskes en løsning i syrefast udførelse.

Elektriske aktuatorer

Til elektrisk styring og automation findes blandt andet Rotork IQ3, Rotork IQT3, Rotork CK og Rotork ROM. Rotork IQ3 er en vedligeholdelsesfri elektrisk aktuator med livstidssmøring, IP68-indkapsling og mulighed for både analoge signaler og bus-systemer.

Sanitære aktuatorer

Til sanitære og procesnære applikationer findes Kieselmann aktuatorer, som er pneumatiske roterende aktuatorer med højt drejningsmoment, visuel positionsindikator og mulighed for forskellige kontrolhoveder.

Positionere

Når der er behov for præcis styring, findes løsninger som Flowserve PMV D3, Flowserve Digital Positioner 3800 og Flowserve Digital Positioner 520MD. De bruges, når ventilen skal reguleres præcist og indgå i en mere avanceret styreløsning.

Gear, magnetventiler og feedback-løsninger

En komplet aktuatorløsning består ofte af mere end selve aktuatoren. Her kan løsningen suppleres med gear, magnetventiler, induktiv endestop PF, Norbro J-switchbox, Flowserve Switchbox og Rotorks forskellige Soldobox-løsninger.

Hvad siger vores kunder?

Tak for handlen og for jeres hurtige og effektive betjening! Det er - som sædvanlig - en fornøjelse at handle hos Fagerberg.

Eric Aguilar

Mekanisk ingeniør, pneumatisk transport - FLSmidth A/S

Hos jer får vi teknisk sparring og løsningsforslag, som er "proven in use", så man er i sikre hænder. Høj kvalitet og en villighed til at arbejde på at sikre leveringstiderne.

Kenn Hansen

Projektleder - OEM producent

Vi er meget tilfredse med samarbejdet og den måde, I håndterer sagerne på. Der er styr på tingene, og der bliver taget hånd om en som kunde.

Kristen Yde Pedersen

Area Sales Manager - Agrometer A/S

FAQ om aktuatorer

Hvad er forskellen på en elektrisk aktuator og en luftaktuator?

En elektrisk aktuator drives af el og er ofte det rigtige valg, når du har brug for styring, feedback og integration i anlægget. En luftaktuator drives af trykluft og er ofte en god løsning i anlæg, hvor pneumatik allerede er en del af installationen. Hos os kan du for eksempel vælge Rotork IQ3, når du ønsker en elektrisk aktuator, eller Rotork GT, hvis du har brug for en pneumatisk stempelaktuator i enkelt- eller dobbeltvirkende udgave.

Hvornår skal jeg vælge en aktuator frem for manuel betjening?

Det afhænger af, hvordan ventilen skal bruges i praksis. Skal den betjenes automatisk, fjernstyres eller indgå i et større styresystem, vil en aktuator ofte være den rigtige løsning. Er der derimod kun behov for enkel lokal betjening, kan manuel betjening eller gear være nok. Hos os finder du begge dele, så løsningen kan tilpasses både anlægget og den daglige drift.

Hvilke data skal jeg have klar, når jeg vælger en aktuator?

Det hjælper meget, hvis du kender ventiltype, bevægelse, moment, forsyning og styringsprincip. Derudover er det vigtigt at vide, om du har brug for regulering, positionsfeedback eller tilbehør som gear, magnetventil, positioner eller endestopkontakter. Hos os kan løsningen blandt andet bygges op med Flowserve PMV D3 til præcis styring og Norbro J Switchbox til positionsfeedback.

Kan aktuatorer bruges i ATEX- og SIL-applikationer?

Ja, det kan de i mange tilfælde. Det afhænger af den konkrete applikation og de krav, der stilles til anlægget. Hos os finder du blandt andet Rotork GT, som er angivet med både ATEX og SIL3, når der er behov for en pneumatisk aktuator til mere krævende miljøer.
