Hydraulisk styring af overfladevand

VNF Strasbourg driver, vedligeholder og moderniserer et kanaliseret netværk af 480 kilometer vandløb, floder og kanaler i Rhin-regionen. De styrer et offentligt vandløbsopland på næsten 2.000 hektar og mere end 200 strukturer (sluser, dæmninger osv.). 400 ansatte arbejder i alle vandvejs-relaterede områder i regionerne Grand Est og Bourgogne-Franche-Comté. Vandvejene leverer vand til hovedbyerne i deres ansvarsområde, såsom Saverne, Strasbourg, Colmar, Mulhouse, Belfort og andre.

I betragtning af at vandveje, kanaler, floder, reservoirer osv. er vitale økosystemer, er styringen af det hydrauliske netværk og sikring af en global vandforvaltning yderst vigtige opgaver. I denne sammenhæng er VNF Strasbourg ansvarlig for at måle og overvåge vandstande og strømninger i realtid. VNF's chef for hydraulisk styring, Quentin Morice, og hans team vedligeholder og optimerer løbende forvaltningen af vandressourcer og driften af vandveje.

Deres opgaver omfatter evaluering af hydrauliske data og overholdelse af regler, især med hensyn til vandudtag fra det naturlige miljø. I tørkeperioder overvåges især minimums flow i floden, som er nødvendig for vandlevende organismer. Når flodernes minimums flow er nået, stoppes udtagninger som følge heraf. På grund af global opvarmning og relaterede problemer vil nogle områder være mere sårbare over for ekstreme oversvømmelser og tørke i fremtiden. For at kunne styre oversvømmelsesrisikoen samt lavvandsbrønden i fremtiden, er meget nøjagtige og pålidelige flowværdier i realtid nødvendige. Moderniseringen af netværket er derfor en af VNFs højst prioriterede opgaver. VNF Strasbourg brugte to dage på at mødes med NIVUS-personalet for selv at se egnetheden og ydeevnen af NIVUS flowmålere.

Midlertidig flowmåling med NivuFlow Stick til kalibrering

På grund af det store antal strukturer (mere end 200) og det faktum, at valideringskurverne skal kontrolleres og opdateres endda ofte flere gange om året, er en enhed, der kombinerer pålidelighed, nøjagtighed og korte måletider, en stor fordel. Især da dette har stor indflydelse på omkostninger og personalekrav.

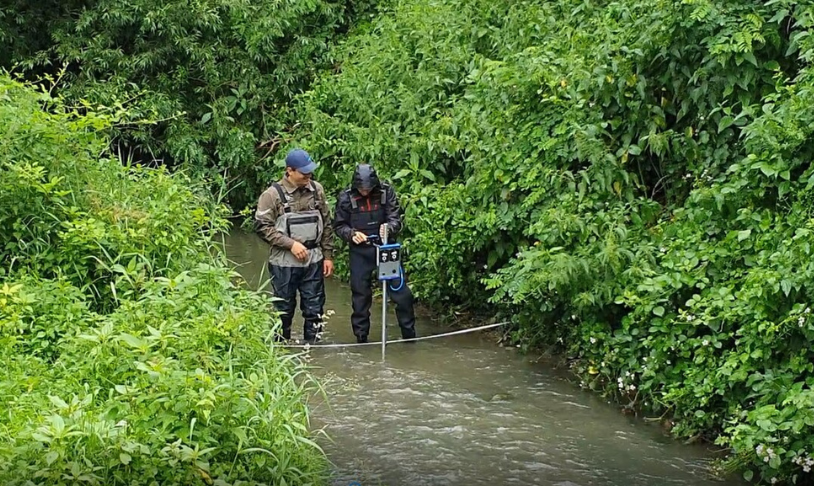

Morice (VNF) målte selv udledningen ved fire meget forskellige målepunkter i henhold til ISO 748 standarden med en NivuFlow Stick. Udledningsmålinger blev foretaget i to rektangulære kanaler, en trapezformet kanal og et naturligt strømleje. Formålet var at evaluere egnetheden af den nye NIVUS udledningssmåler og at undersøge grænserne for dens anvendelse.

NivuFlow Stick er et mobilt målesystem til udledningsmåling i strømmende farvande såsom små floder, vandløb, kanaler osv. Han kunne rigtig godt lide måleren på grund af dens lave vægt, brugervenligheden, den komplette registrering af flowprofilen og især på grund af tidsbesparelsen grundet de meget korte måletider.

Målingerne blev taget på to meget forskellige testdage. I skarpt solskin og 30 °C i skyggen på den ene og i silende regn på den anden. Morice brugte sin egen smartphone til at betjene NivuFlow Stick. Han var i starten bekymret for, om displayet altid ville være tilstrækkeligt let at læse på solrige dage, og om regnen kunne give problemer på våde dage. Men hverken varme og brændende solskin eller silende regn var en hindring, og derfor kunne udledningen måles på alle fire målepunkter.

Til ekstreme forhold vil en smartphone med IP67- eller IP68-beskyttelse give ekstra sikkerhed. Den elektroniske boks er allerede vandtæt med IP67-beskyttelse og sensoren har naturligvis en IP68-beskyttelse. På målepunktet "Prise Eau 40" i Wilwisheim, nær Saverne, er der installeret en ultralydsflowmåling med NivuFlow 650 og tre målestier. For at verificere de eksisterende målinger blev de målte værdier af de to målere sammenlignet. Udledningsmålingen med NivuFlow Stick viste 116 liter pr. sekund, og flowet med ultralydsmålingen svingede lidt omkring 116 liter pr. sekund. Testerne fra VNF var tilfredse. Den komplette registrering af flowprofilen ved hjælp af krydskorrelation og den tilhørende høje nøjagtighed af NivuFlow Stick overbeviste endelig testerne fuldstændigt.

Stationær ultralydsflowmåling med NivuFlow 650

VNF Strasbourg bruger ultralydsmålinger med NivuFlow 650-transmittere sammen med forskellige sensorer, der er egnede til de forskellige målesteder. Flervejsmålinger bruges altid med stangsensorer eller kilesensorer.

NivuFlow 650 målesystemet overholder ISO 6416, IEC 60041 og er specielt designet til flowmåling i delvist eller helt fyldte rør, kanaler og overfladevand. For at opfylde krav til nøjagtighed kan transmitterne udstyres med flere måleveje (op til 32 veje). Det store grafiske display på transmitteren muliggør en hurtig og nem idriftsættelse af målesystemet. Derudover tilbyder NivuFlow 650 forskellige diagnostiske muligheder og muliggør en grundig analyse på stedet.

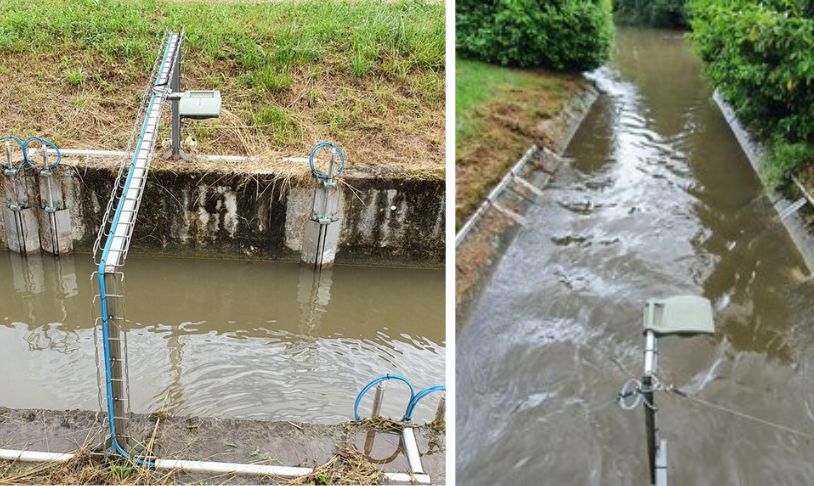

Stangsensorer er på grund af deres mekaniske konstruktion særdeles velegnede til brug i delvist fyldte kanaler med lodrette kanalvægge. Monteringen af sensoren er udformet således, at sensoren kan monteres over vandspejlet. Det betyder, at vandstanden ikke skal sænkes ved installation.

Kilesensorer bruges i trapezformede kanaler. Koordineret installationsmateriale gør dem ideelle til eftermontering i overfladevand med trapezformet geometri.

Ved hjælp af NivuFlow Stick kan VNF Strasbourg hurtigt og nemt kalibrere udledningsmålingen ved sine enkle strukturer med Q/h-forhold. Det mobile målesystem NivuFlow Stick er designet til udledningsmålinger i overfladevand. Måleren tiltalte VNF på grund af dens lave vægt, enkle betjening, hurtige og komplette registrering af flowprofilen og især på grund af tids- og omkostningsbesparelser grundet de meget korte måletider. Strukturer med udfordrende hydraulik, hvor Q/h forholdet ikke kan anvendes, er udstyret med NIVUS stationære ultralydsflowmålere ved VNF Strasbourg. Der anvendes NivuFlow 650 flervejsmålinger med stang- eller kilesensorer. NivuFlow Stick og NivuFlow 650 duoen udgør med deres fælles interface en komplet løsning til flowmåling i naturlige miljøer. De opfylder kravene fra operatører som Voies Navigables de France og hjælper dem med at udføre deres opgaver effektivt.
