Overvågning af skyllevandsflow i en sandvasker

• Sikring af vandforsyningen til organisk separation ved hjælp af en sandvasker
• Tidlig registrering af et blokeret skyllevandsforsyningsrør
• Omkostningseffektiv måling af flow ved brug af variabel areal flowmåler uden strømforsyning

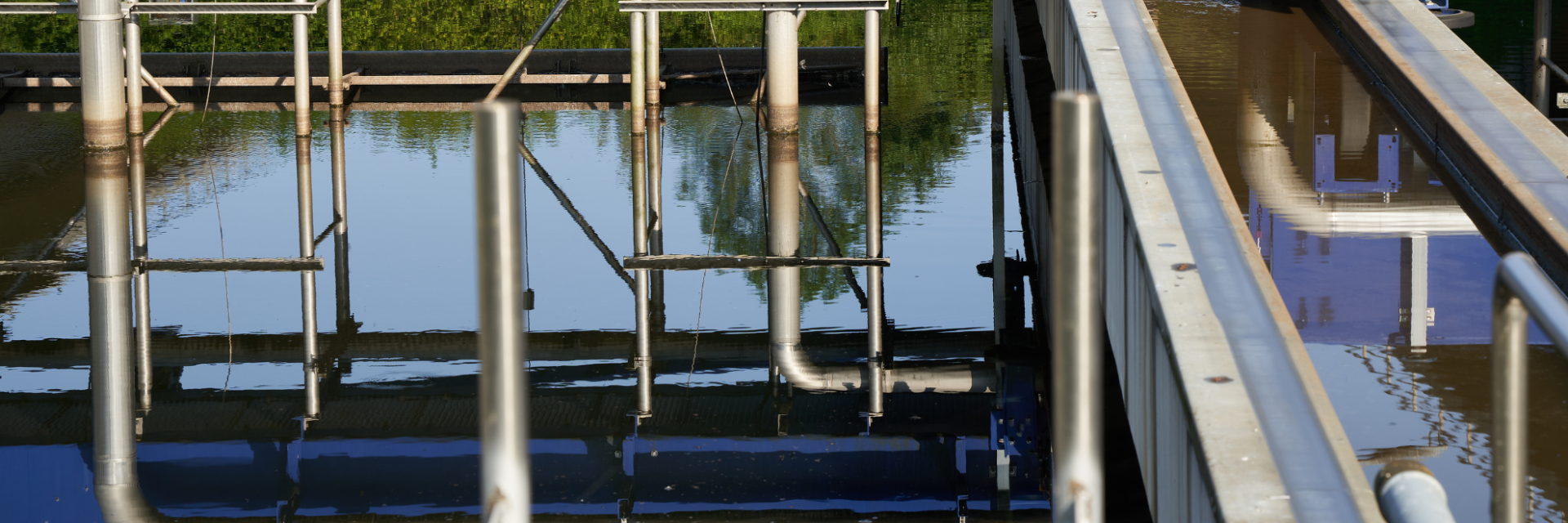

ZWAG-foreningen for drikkevandsforsyning og spildevandsrensning i Braunsbedra, Tyskland, driver et kommunalt rensningsanlæg. Anlægget er designet til at rense spildevand fra op til 23.000 PE både mekanisk og biologisk efterfølgende slambehandling.

Før overgangen fra den mekaniske til den biologiske rensningsfase fjernes det sand, der er aflejret i sandfanget, fra processen og føres ind i en sandvasker. En sandvasker bruges til at vaske sedimentet ned til et organisk indhold, der overholder de gældende lokale krav.

Sandvaskeren justeres én gang til et passende skyllevandsvolumen til rengøringsprocessen. Skyllevolumenet skal forblive konstant under hele driften, men kræver ellers ingen justeringer. Hvis volumenstrømmen falder, eller hvis der slet ikke er mere skyllevand, indikerer det en blokering i skyllevandsforsyningsrøret, der skal fjernes. For at sikre, at sandvaskeren i Baunsbedra ville fungere effektivt, besluttede anlægsoperatøren at overvåge skyllevandsstrømmen kontinuerligt.

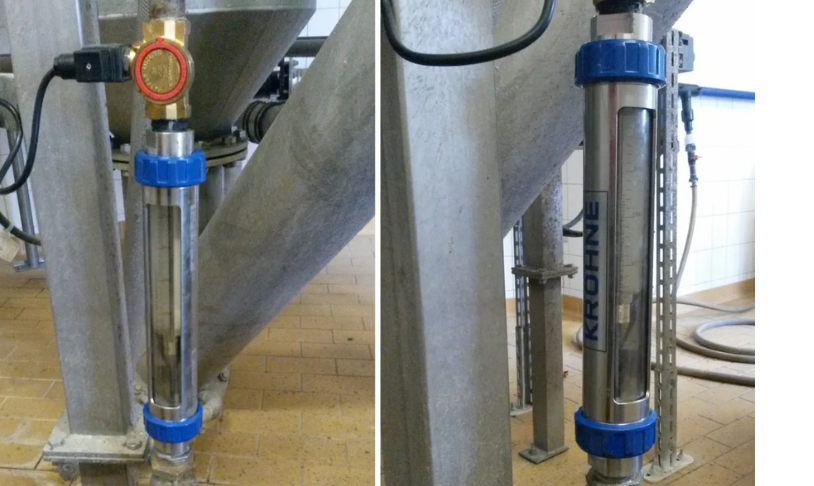

ZWAG-spildevandsanlæggets operatør overvåger skyllevandsstrømmen ved hjælp af VA 40 variabel areal flowmåleren. Den er installeret direkte i det tilsvarende DN32 skyllevandsrør foran sandvaskeren via en gevindforbindelse. Måleren er nem at betjene takket være det enkle mekaniske måleprincip, som heller ikke kræver strømforsyning. Målingen aflæses direkte på glaskeglen i VA 40, så kunden lokalt kan aflæse flowet. KROHNE-enheden er godt beskyttet af et metalcover med et observationsglas. Dette gør måleren ekstremt robust og velegnet til brug i det barske miljø i spildevandsrensningsanlægget.

Da denne applikation ikke er procesrelevant for den faktiske spildevandsbehandling, er den pålidelige og ekstremt omkostningseffektive måling med en variabel areal flow fuldstændig tilstrækkelig for kunden. Hverken automatisering eller ekstremt høj nøjagtighed er påkrævet her, hvilket betyder, at kunden kan betjene målepunktet med hjælp fra VA 40 på en omkostningsbesparende og energiuafhængig måde. Samtidig garanterer den pålidelige og holdbare KROHNE-enhed, at kunden til enhver tid kan opdage behovet for vedligeholdelse i skyllevandsforsyningen.

Hvis kunden på et senere tidspunkt har brug for at overføre måleresultaterne direkte til kontrolrummet, kan en VA 40 udbygges med 4-20 mA analog output. Der er også mulighed for yderligere kommunikationsløsninger som Fieldbus, hvis der er behov for dette. Som en af de førende leverandører har KROHNE bidraget stort til at bringe teknologien for variabel areal flowmåling op til dagens standard, og derfor tilbydes der mulighed for digital dataoverførsel for mange af VA-enheder.

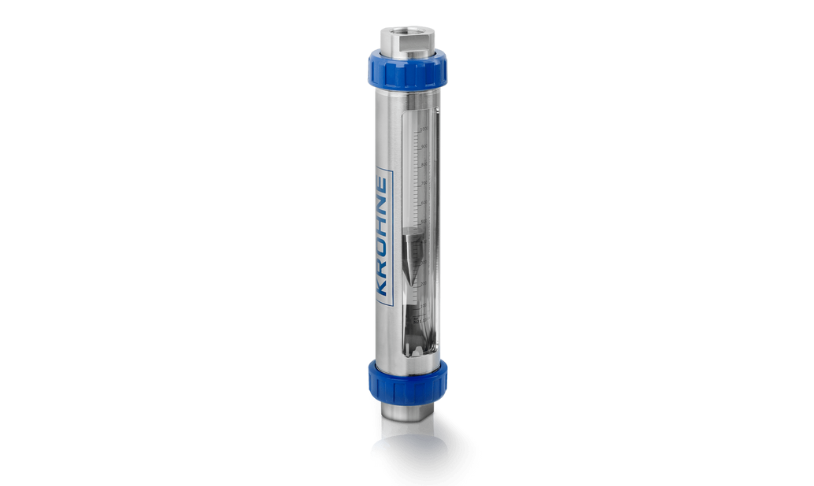

• Variabel areal flowmåler til enkle vand- og spildevandsapplikationer
• Enkelt, billigt måleprincip uden strømforsyning
• Med glaskegle og aflæseligt display
• Rustfri stålfittings, andre materialer valgfri
• Forskellige forbindelser (gevind, flange, slange osv.)
• Også velegnet til farlige miljøer
• Valgfri med 4-20 mA output og to grænseafbrydere
