Böhmer BBF/KSF V/R - HE

Böhmer fuldsvejste fjernvarme-kugleventiler type BBF/KSF er 100% udviklet og produceret på fabrikken i Hattingen Tyskland, hvor familievirksomheden har produceret kugleventiler siden 1956.

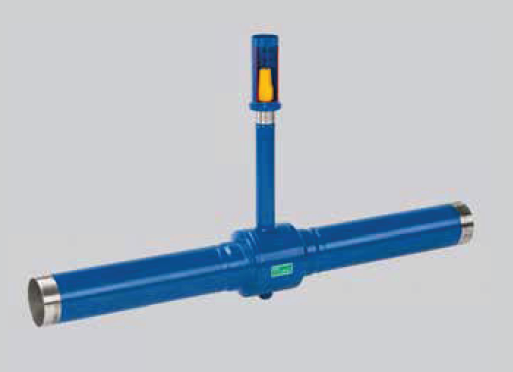

Böhmer kugleventilen type BBF/KSF er som standard designet som PN 25 med lang spindel for montage i fjernvarmerørledninger under jorden. Alle råmaterialer har oprindelse i Europa. Ventilen leveres med svejsetilslutning.

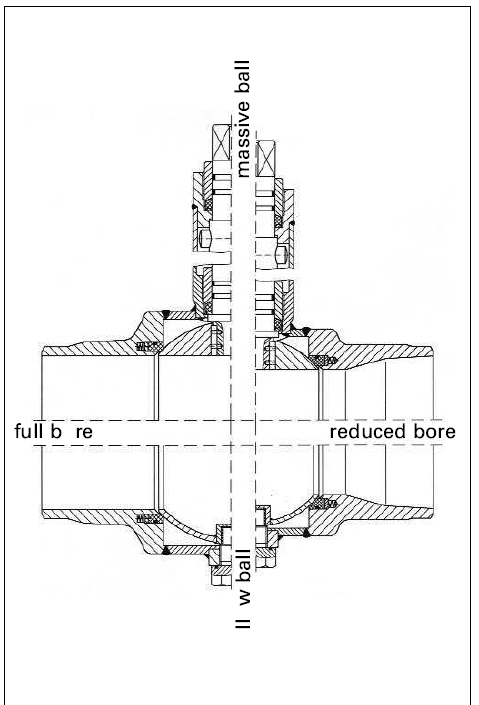

Der produceres ventiler i reduceret bore og Full bore alt efter hvilken Kv værdi, der er behov for.

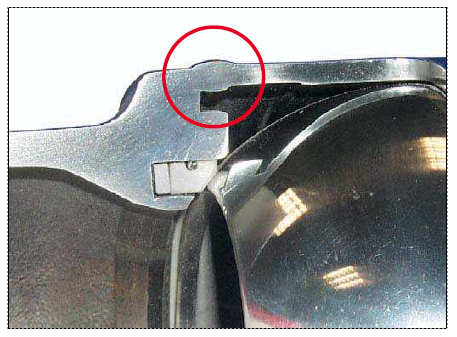

Kugleventilen er bygget i et smedet hus i af 3 dele, som er svejst sammen for at minimere risiko for lækage. Dette meget kraftige hus giver stor styrke til ventilen, og den påvirkes således ikke af kræfter fra rørsystemet, selv ikke under ekstreme konditioner. Dette giver sikkerhed for, at ventilen altid vil kunne betjenes problemfrit.

Sæderne i en Böhmer ventil er fjederbelastede. Dette sikrer det optimale tryk fra sædet på kuglen under drift og medvirker til at have fuld kontrol over momentet gennem hele ventilens levetid.

Ventilen leveres som ”double block and bleed” og lukker tæt i begge retninger. Ved lukket ventil kan kuglekammeret drænes, således opnås dobbelt afspærring.

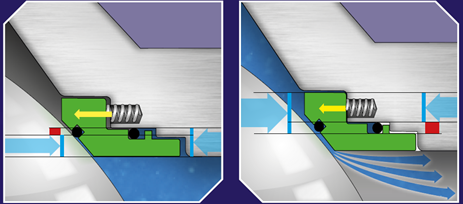

Böhmer kugleventiler bliver leveret med ”single piston” effekt sæder for optimal tæthed med minimalt moment, og samtidig sørger disse sæder for at aflaste evt. overtryk i kugle kammeret.

Böhmer ventilens sædekonstruktion kræver ingen smøring og derved undgås unødvendig fedt i fjernvarmevandet.

Ventilen over dn 125 er som standard opbygget som Trunnion monteret ventil. Dette betyder, at kuglen er centreret i ventilen på spindler - både i toppen og bunden - således, at der er styring på kuglen. Spindlerne er lejrede i top og bund med 360 grader fulde lejer, som sikrer lave momenter og driftsstabilitet, kan på forespørges levers i alle størrelser..

Böhmer kugleventiler bliver produceret med en hel massiv kugle for at reducere den turbulens, der vil opstå gennem ventilen og derved give størst mulig Kv-værdi i ventilen og dermed reduceret trykfald.

Påvirkninger iht. EN 488: Ventilerne er designet ud fra EN 488 ”ventiler til fjernvarme”. Böhmer har foretaget test i Sverige på et laboratorie, der kan teste ventilerne i forhold til EN 488. Denne test er udført i foråret 2018 og ventilerne er godkendt.

Ventilen er designet og produceret således, at den er vedligeholdelsesfri. Det betyder, at der ikke er behov for at motionere ventilen under normal drift for, at ventilen opretholder den fulde funktion.

Böhmer ventilen er designet således, at hvis man lukker ventilen med tryk på begge sider af kuglen og åbner bleed ventilen således, at man fjerner trykket fra huset, kan man skifte O-ringene i spindelpakningen, hvis det mod forventning skulle blive nødvendigt.

Ventilen har indbygget vandringsbegrænsning i ventilspindlen og leveres med Kobling tilpasset ventilværktøj eller montage ISO flange for aktuator.
